Valvola 35W4

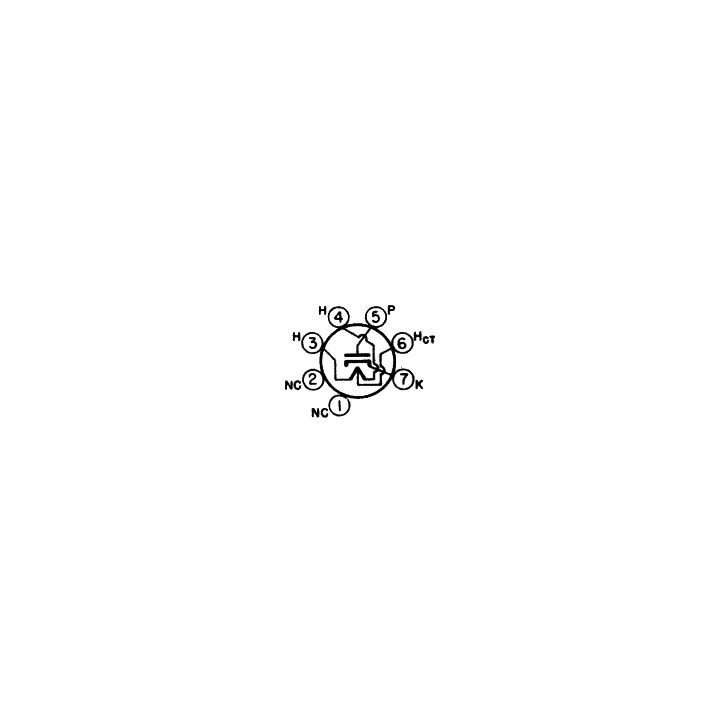

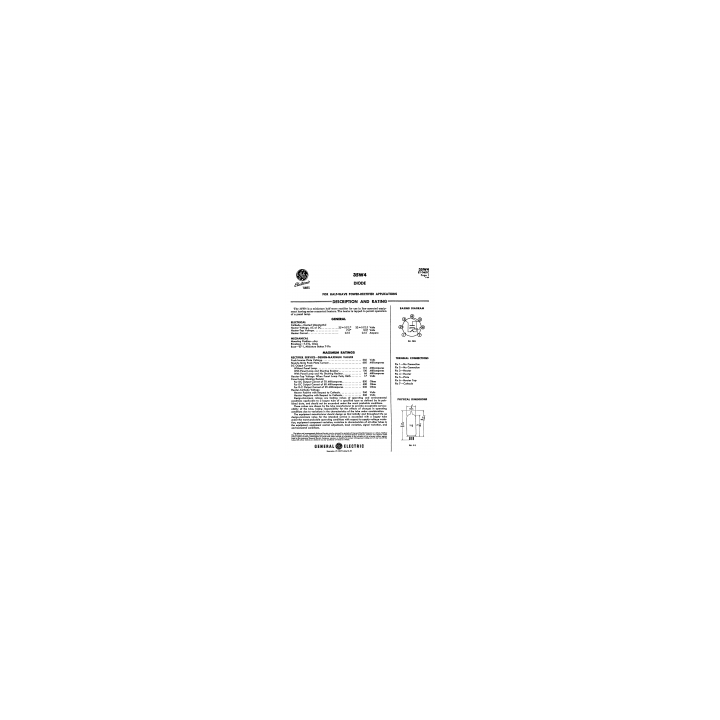

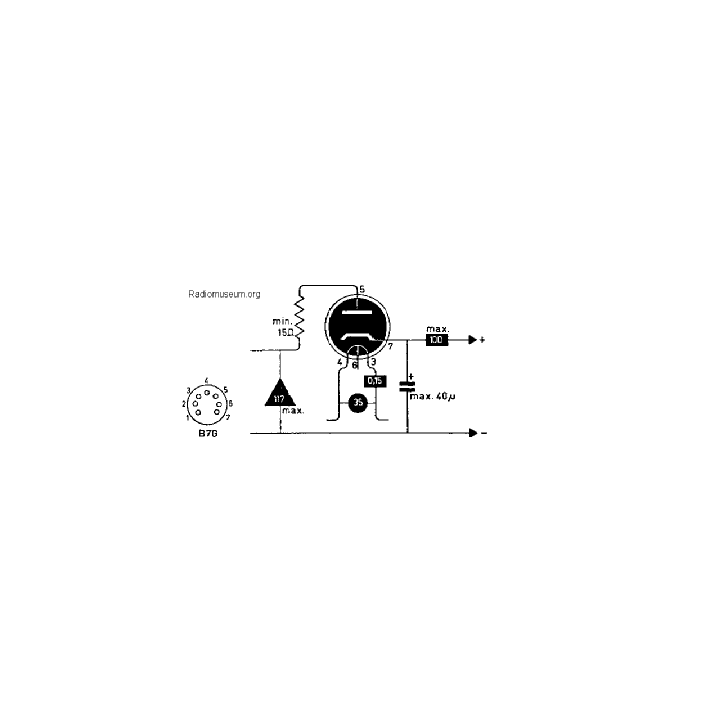

Zoccolo Miniatur-7-Pin-Base B7G, USA 1940 (Codex=Zk) Utilizzato per ricezione radio/TV ecc. Filamento Vf 35 Volt / If 0,15 Ampere / Indiretto / Corrente specificata AC/DC ~ = (Funzionamento in serie) Descrizione Con lampada a pannello n. 40 o n. 47 tra i pin 4 e 6 e senza resistenza di shunt, corrente di uscita CC massima = 66 mA. Con lampada a pannello e resistenza di shunt da 250 ohm (max), uscita massima = 100 mA. Dall'aprile 1960, la potenza nominale è stata aumentata a 360 V PIV, corrente di picco di placca di 660 mA, isolamento tra riscaldatore e catodo di 360 V, era di 330 V. La caduta di tensione del riscaldatore a 150 mA era di 35 V senza lampada a pannello e di 32 V con lampada a pannello 40 o 47. * Il record del registro RMA/JEDEC è disponibile per gentile concessione di TCA* - Il record completo è scaricabile qui.
