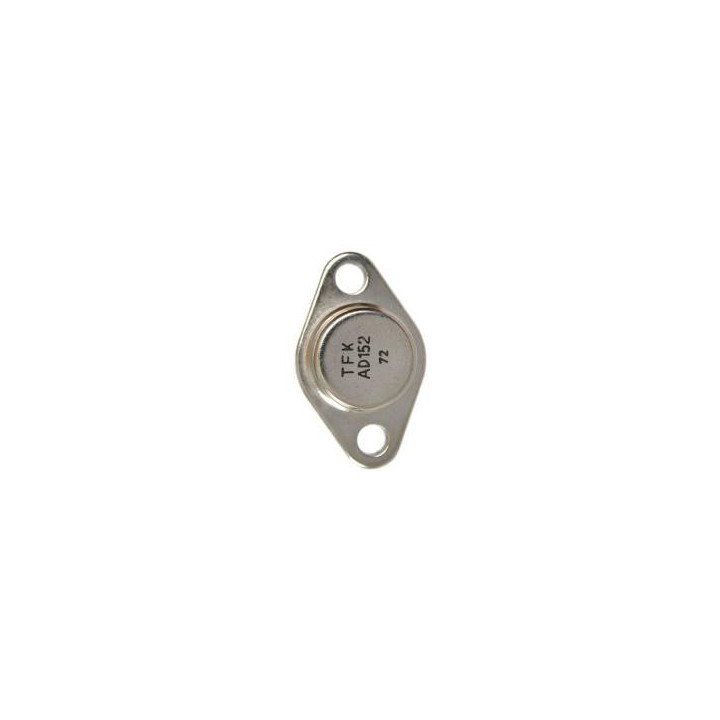

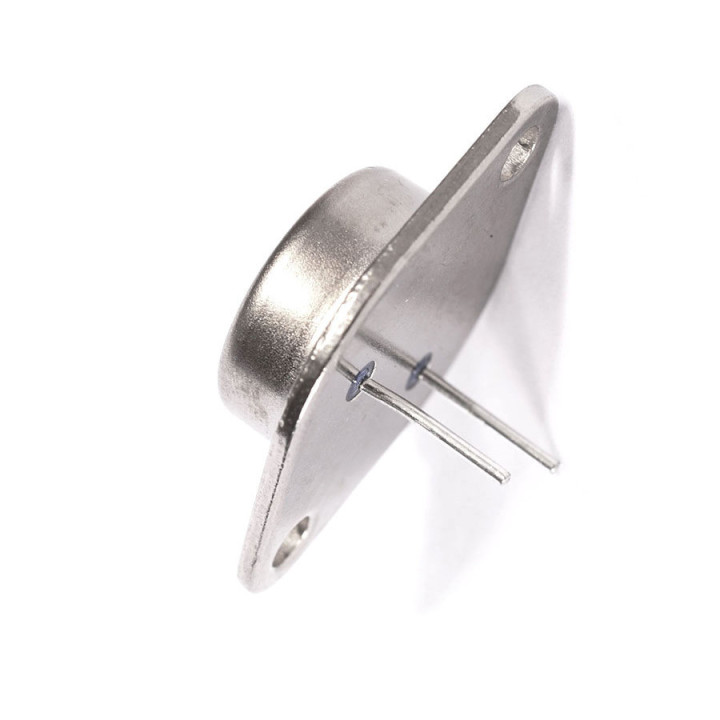

Transistor AD152 al germanio

Il transistor AD152 è un transistor NPN al germanio, che è stato utilizzato in applicazioni audio e di amplificazione nel passato, soprattutto durante l'epoca in cui i dispositivi al germanio erano più comuni. Caratteristiche del Transistor AD152: Tipo: NPN, al germanio. Configurazione: Può essere utilizzato in diverse configurazioni, ma la configurazione più comune è l'emettitore comune per l'amplificazione di segnali audio. Tensione massima: La tensione massima tra il collettore e l'emettitore (Vce) è di circa 30V. Corrente massima di collettore (Ic): Tipicamente intorno a 100 mA. Guadagno di corrente (β): Il guadagno di corrente DC è generalmente compreso tra 20 e 100, a seconda delle condizioni operative e del dispositivo specifico. Frequenza di funzionamento: È adatto per applicazioni nella banda audio, oltre a frequenze più elevate nelle applicazioni RF (radiofrequenza). Utilizzo dell'AD152 in un Amplificatore AF: Configurazione Emettitore Comune: Punto di funzionamento: È fondamentale stabilire un punto di funzionamento (bias) corretto per garantire che il transistor operi nella regione attiva. Ciò viene fatto utilizzando reti di polarizzazione, frequentemente costituite da resistenze. Componenti principali: Resistenza di emettitore (Re): Questa resistenza aiuta a stabilizzare il punto di funzionamento contro variazioni di temperatura e dei parametri del transistor, e fornisce una controreazione che riduce la distorsione. Resistenza di carico (Rc): Posizionata nel collettore, determina il comportamento del guadagno del circuito e la tensione di uscita dell'amplificatore. Condensatore di accoppiamento (C1 e C2): Utilizzato per accoppiare il segnale in ingresso e in uscita, blocca la continua e permette il passaggio solo della componente alternata. Vantaggi: Buona linearità per amplificare segnali audio con distorsione ridotta. Capacità di operare a basse tensioni, utile in circuiti a bassa potenza. Svantaggi: I transistor al germanio hanno una maggiore sensibilità alla temperatura rispetto a quelli al silicio. La disponibilità di transistor al germanio è limitata rispetto ai moderno dispositivi al silicio. L'AD152 è un esempio di transistor classico utilizzato in circuiti audio, ma al giorno d'oggi i dispositivi al silicio sono più comuni a causa della loro maggiore affidabilità e disponibilità. Tuttavia, per progetti di restauro o applicazioni specifiche in ambito vintage, l'AD152 può ancora avere un ruolo importante.
